Антенны КВ
Радиолюбительские коротковолновые антенны
После нескольких лет тестирования и создания нескольких вертикальных антенн в многодиапазонном режиме от 7 МГц до 50 МГц, с удивительными результатами и учитывая большое количество контактов DX в разных рабочих диапазонах при использование выходной мощности оборудования PEP 80-100 Вт, автором был сделан определённый вывод.
Решение попробовать вертикальный прямоугольник Moxon было принято на новом QTH, у которого ограниченное пространство заднего сада. Задний сад идёт примерно с северо-запада на юго-восток, поэтому реверсивный Moxon обеспечит полезное покрытие. Центральная мачта состоит из двух 9-метровых удилищ из стекловолокна.
Этот проект представляет собой другой подход к Fine Fed. При длине кабеля 15 метров и длине коаксиала (важно) не менее 10 метров. Намотайте на тороид 8 витков эмалированного медного провода (1 мм) и 1 виток в верхней части сердечника. Конденсатор 100 пф (1 кВ) между PL 259 и антенным проводом. Тороид: Amidon.
Антенна была разработана для коллеги, который живёт в большом городе, у которого всего несколько метров земли, окруженной огромными зданиями вокруг и который всё ещё хотел бы оставаться радиолюбителем, время от времени работать из дома (теперь он делает это хаотично, притворяясь, что любит SOTA и QRP).

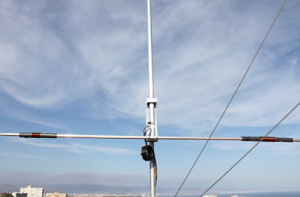

Некоторое время назад автор с коллегой завершили с окончательными настройками, которые были внесены в новую любопытную конструкцию вертикальной антенны на 20 и 40 метров. Это перевёрнутая Т-образная конструкция, вертикальная антенна высотой 6,90 метра с нагрузкой.
Особенность этой антенны заключается в том, что она работает на четырёх диапазонах без катушек удлинения — это 10, 15, 20 и 40 метров. Единственная катушка используется для диапазона 80 метров. Установка этой антенны совсем не сложная процедура. Использовались антикоррозийные алюминиевые трубы, можно применить трубы извлеченные из старых антенн.

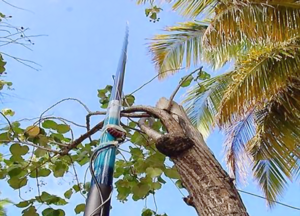

Для создания антенны будет необходим следующий материал: 5-метровая волоконная (fibra) удочка, гофрированная трубка длиной 40 см и диаметром 2,5 см, трубка ПВХ, 40 см, Ø 5 см, медная катушка диаметром 1,5-2 мм, электрический кабель. При строительстве потребуется разрезать гофрированную трубку вдоль на 4 части (длиной по 50 см).
Вы можете иметь в своём распоряжении ультрасовременную и хорошо оснащённую радиостанцию, но если антенна оставляет желать лучшего, то сразу становятся очевидными ограничения. Почти все радиолюбители склонны искать средства, по возможности экономичные, которые позволяют им всё больше расширять возможности своей станции.
Антенна ground plane представляет собой вертикальный штырь длиной лямбда/4, питаемый у его основания, с четырьмя радиалами, также длиной лямбда/4, распределёнными в форме звезды вокруг основания. Вертикальный штырь питается от жилы коаксиального кабеля, четыре радиала соединены с оболочкой.
Коллега любезно смоделировал 40-метровый вертикал с катушкой для загрузки и упомянул, что, по его мнению, угол взлёта может быть выше, чем хотелось бы. Он предложил поэкспериментировать с вертикалом со спиральной намоткой. Это 14 метров провода, намотанного с 4 приподнятыми радиальными ответвлениями.
